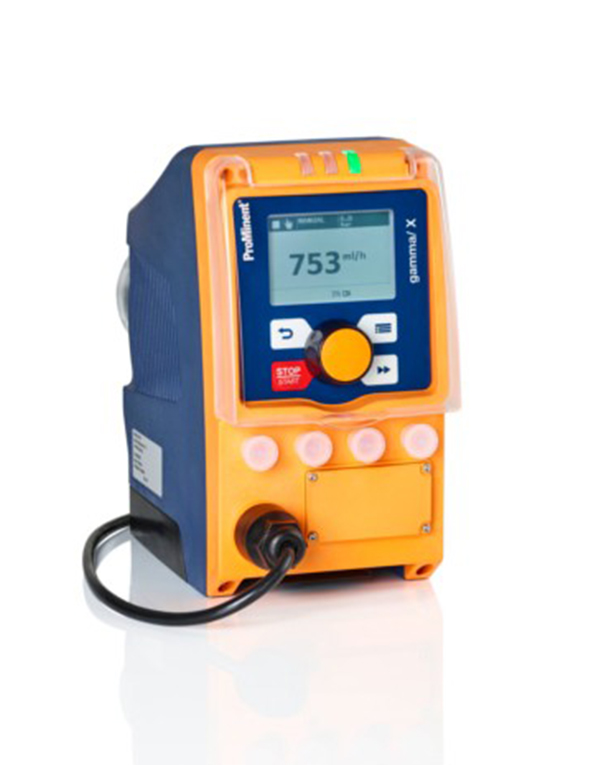

gamma/ X - 已得到市场认可的畅销产品，已经过智能化扩展
与其前代型号一样，全新电磁隔膜计量泵 gamma/ X 便于操作并且使用寿命长。精密的磁性调节，可测量到即将产生背压并防止设备过载。这项技术使得无需再使用压力传感器，从而显著提高了运行安全性：没有额外的部件接触计量介质，没有额外的密封面，并且没有电子元件接近化学品。
剂量是否有偏差或液压故障状态是否影响计量过程 - gamma/ X 将为您监控一切。
它独自便可为无故障的计量过程提供保证，如果泵需要维护，它的服务模块则引人注目。
技術詳細資訊
简便并精确地设置自动运行模式下的流量。可精确下调至每小时几毫升。或者，也可以在“关闭”自动模式下通过冲程长度和冲程频率操作泵。
背光 LCD 显示屏以及可从任何角度观察的运行信息、警告信息和错误信息 3 LED 指示灯
外部接触式控制对应的系数 99:1 - 1:99
以最大 99.99 或 99,999 冲程/启动脉冲批运行
2 级液位开关接口
可用的材料组合有 PP、PVDF、有机玻璃、PTFE 和不锈钢
适用于易释气的高黏度介质的专用泵头规格
用于远程传输实际流量和错误信息的可选 0/4- 20 mA 输出端
100 - 230 V, 50/60 Hz 通用电源件
可选 230 V 继电器模块，可便捷而安全地加装
可选 24 V 组合继电器，可便捷而安全地加装
技术参数
泵型号 | 最大背压时的最大输送流量 | 冲程数 | 接口规格
外部Ø x 内部Ø | 吸程* | 装运重量 |
|---|
|
|
|
|
|
|
| PP, NP, PV, TT | SS |
|---|
| bar | l/h | ml/冲程 | 冲程/分钟 | mm | mWs
| kg | kg |
|---|
* 泵头和吸入管已注满时的吸入高度（对于自动排气式泵头，吸入管内存在空气）。 |
带非自动排气式泵头的计量泵 |
GMXa 1602 | 16 | 2,3 | 0,19 | 200 | 6 x 4 | 6,0 | 3,6 | 4,1 |
GMXa 1604 | 16 | 3,6 | 0,30 | 200 | 6 x 4 | 5,0 | 3,6 | 4,1 |
GMXa 2504 | 25 | 3,8 | 0,32 | 200 | 8 x 4 | 4,0 | 4,9 | 5,5 |
GMXa 0708 | 7 | 7,6 | 0,63 | 200 | 8 x 5 | 4,0 | 3,7 | 5,0 |
GMXa 1009 | 10 | 9,0 | 0,75 | 200 | 8 x 5 | 3,0 | 5,1 | 6,5 |
GMXa 0414 | 4 | 13,5 | 1,13 | 200 | 8 x 5 | 3,0 | 3,7 | 5,0 |
GMXa 0715 | 7 | 14,5 | 1,21 | 200 | 8 x 5 | 3,0 | 5,1 | 6,5 |
GMXa 0220 | 2 | 19,7 | 1,64 | 200 | 12 x 9 | 2,0 | 3,7 | 5,0 |
GMXa 0424 | 4 | 24,0 | 2,00 | 200 | 12 x 9 | 3,0 | 5,1 | 6,5 |
GMXa 0245 | 2 | 45,0 | 3,70 | 200 | 12 x 9 | 2,0 | 5,2 | 7,0 |
带自动排气式泵头的计量泵 |
GMXa 1602 | 10 | 1,5 | 0,13 | 200 | 6 x 4 | 1,8 | 3,6 | - |
GMXa 1604 | 10 | 2,2 | 0,18 | 200 | 6 x 4 | 1,8 | 3,6 | - |
GMXa 0708 | 7 | 5,6 | 0,47 | 200 | 8 x 5 | 1,8 | 3,7 | - |
GMXa 1009 | 10 | 6,6 | 0,55 | 200 | 8 x 5 | 1,8 | 5,1 | - |
GMXa 0414 | 4 | 12,2 | 1,01 | 200 | 8 x 5 | 1,8 | 3,7 | - |
GMXa 0715 | 7 | 13,0 | 1,08 | 200 | 8 x 5 | 1,8 | 5,1 | - |
GMXa 0220 | 2 | 18,0 | 1,50 | 200 | 12 x 9 | 1,8 | 3,7 | - |
GMXa 0424 | 4 | 22,0 | 1,83 | 200 | 12 x 9 | 1,8 | 5,1 | - |
GMXa 0245 | 2 | 40,0 | 3,33 | 200 | 12 x 9 | 1,8 | 5,2 | - |
gamma/ X 计量泵带有用于高粘度介质的计量头，对于所有计量介质的计量流量降低 10 - 20 %，并且不是自吸式。接口 G 3/4-DN 10 带有软管套口 d 16-DN 10。
20 °C 条件下借助水测得所有参数。
触液介质的材质
材质产品识别码 | 泵头 | 吸入接头/压力接头 | 阀球座 | 密封件 | 阀球 |
|---|
PPT | 聚丙烯
| PVDF | PVDF | PTFE | 陶瓷 |
NPT | 有机玻璃 | PVDF | PVDF | PTFE | 陶瓷 |
PVT | PVDF | PVDF | PVDF | PTFE | 陶瓷 |
TTT | 含碳的聚四氟乙烯
| 含碳的聚四氟乙烯
| 陶瓷 | PTFE | 陶瓷 |
SST | 不锈钢 1.4404
| 不锈钢 1.4404
| 陶瓷 | PTFE | 陶瓷 |
计量的重复精度：±1 %（如按照操作说明书的提示使用）
允许的环境温度：–10 °C 至 +45 °C
平均功耗：25/30 W
防护等级：IP 66，NEMA 4X，绝缘等级 F
供货范围
带电源线的计量泵，符合表中要求的适用于软管接头/管接头的连接套件。
